力特 0FHZ 系列保险丝座

产品概述

力特 0FHZ 系列保险丝座是一款可配置型电源分配模块，采用 M8 ZCASE 保险丝，专为中高电流车载回路设计。用户可根据实际回路数量选择 1~4 或 1~6 回路配置，实现灵活、紧凑的集中式配电保护，是 MDB 系列之外的高性价比选择。

电气规格

• 保险丝类型：M8 ZCASE（可配置 1~4 或 1~6 只）
• 回路数：0FHZ0001Z~0004Z 支持 1~4 回路；0FHZ0005Z~0009Z 支持 1~6 回路
• 额定电压：32 VDC
• 最大连续电流：400A
• 工作温度范围：-40°C ~ +105°C
• 对接端子：覆盖式对接端子（非密封）
• 注：保险丝不包含在模块内，需单独选配

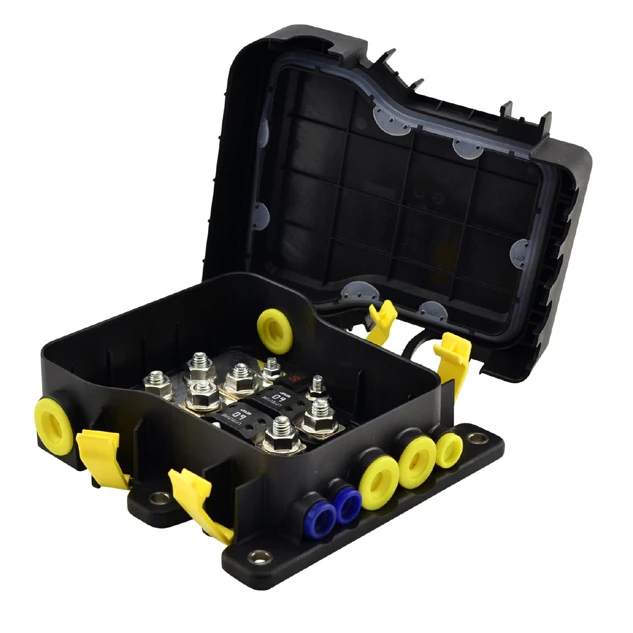

下图为 0FHZ 系列产品结构示意，展示 M8 ZCASE 保险丝安装位与输入输出端子布局。

安装说明

0FHZ 系列通过覆盖式对接端子完成输入/输出接线，接线简单、便于维护；模块本体由工程塑料外壳构成，适合安装在设备箱、电池箱等相对封闭的空间内。选型时请依据回路总数与单回路电流确定 1~4 或 1~6 回路版本，并单独选配对应规格的 M8 ZCASE 保险丝。

典型应用场景

• 重型卡车与商用车辅助回路配电
• 工程机械（装载机、挖掘机）高电流回路
• 农业机械与农机具
• 房车、船舶等休闲车辆配电

说明：0FHZ0001Z~0FHZ0009Z 为系列料号，详细安装尺寸请以力特官方数据手册与 CAD 图纸为准。
