力特 MDB5 系列保险丝座

产品概述

力特 MDB5 系列保险丝座（电源分配模块 PDM）是一款面向 12/24V 与 36/48V 车辆电气系统的密封型大电流集中式电路保护产品。模块可同时兼容 MIDI® 与 MEGA® 保险丝，通过可配置输入方式灵活适配高、低电流应用；全部连接端子均受密封外壳保护，在严苛车载环境下保证长期稳定运行。

产品支持标准（覆盖式对接端子）与密封（IP67/IP69K 对接端子）两种形式，可依据安装位置是否直面水淋、喷溅灵活选择。

电气规格

• 回路数：5 回路（兼容 2 只 MEGA® 或 4 只 MIDI® 保险丝）
• 额定电压：32 VDC（07985001ZXS / 07985003ZXS）；70 VDC（07985002ZXS / 07985004ZXS，适配 48V 电动车应用）
• 最大连续电流：单输入（1×50mm² 输入线）200A；双输入（2×50mm² 输入线）400A
• 防护等级：标准型为覆盖式对接端子；密封型对接端子可达 IP67/IP69K
• 认证与设计：按车载行业标准进行冲击、振动测试

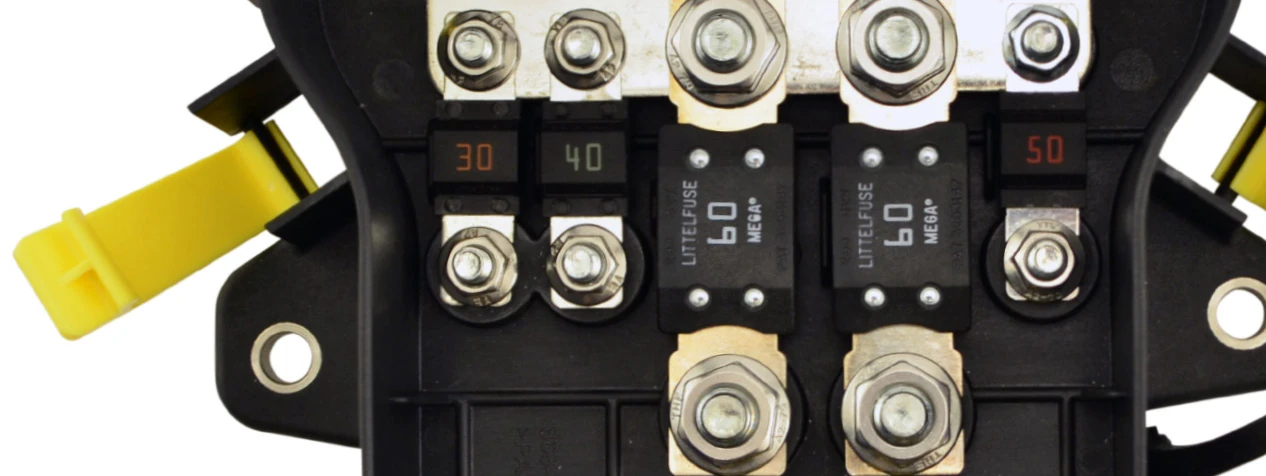

下图为 MDB5 内部接线端子与保险丝安装位结构示意，便于理解端子排布与回路分配。

输入与连接

MDB5 支持单输入或双输入接线：当需要大电流回路时，可采用两根 50mm² 输入线并联输入，将系统连续电流能力提升至 400A；小电流回路则可选择单输入，实现高/低电流混合应用，兼顾成本与灵活性。

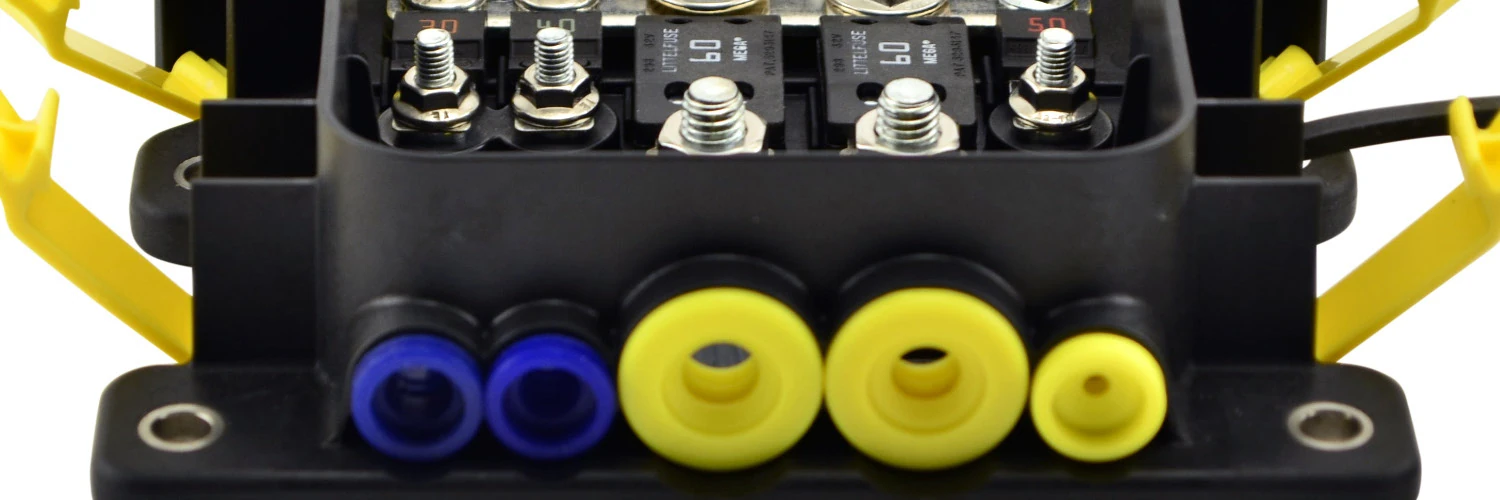

密封版本通过线缆密封套或堵头（cable seals/plugs）实现整机 IP67/IP69K 防护，适配发动机舱、底盘等潮湿喷淋环境。

半定制能力

MDB5 支持半定制化配置，包括自定义回路标识标签、PCB 板级调整（board spin）与网格布局调整（grid changes），可在不改动整机结构的前提下按项目需求定制，降低维护停机时间。

典型应用场景

• 重型卡车 / 商用车（On-Highway、Severe Duty）
• 工程机械（装载机、挖掘机、滑移装载机、起重机）
• 农业机械（拖拉机、收割机、农机装载机）
• 市政车辆（消防、救援、环卫车）
• 物料搬运设备（叉车、高空作业平台、伸缩臂叉车）
• 48V 新能源商用车电气系统

说明：本系列产品料号为 07985001ZXS / 07985002ZXS / 07985003ZXS / 07985004ZXS，详细安装尺寸与扭矩参数请以力特官方数据手册与 CAD 图纸为准。
