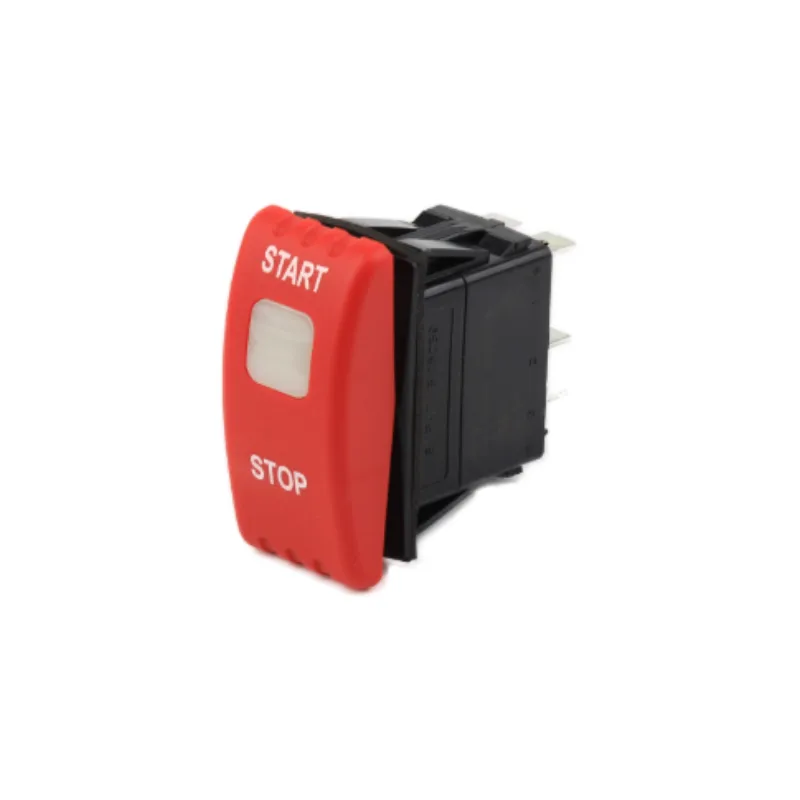

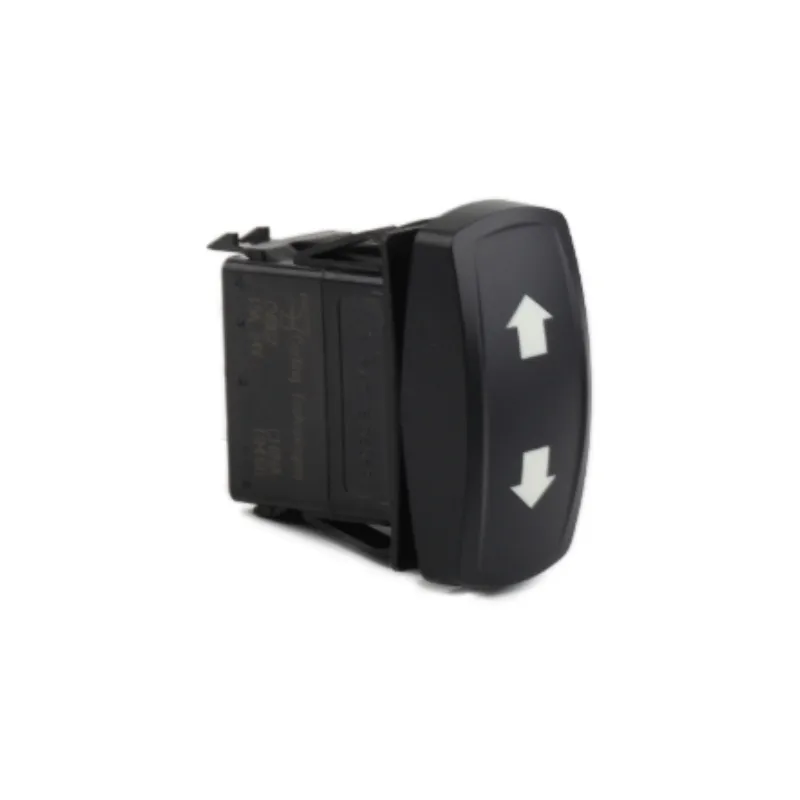

Carling CV系列IP67 防护翘板开关

一、产品概述

Carling CV系列为工业级全密封翘板开关，依托品牌100余年开关设计制造经验打造，在中国工厂生产。产品防护等级优异，面板上方达IP67、面板下方IP64，可耐受-40℃ ~ +85℃宽温环境，适配各类车载、工程机械、农机、船舶等室内外严苛工况。采用标准化安装开孔，搭载10端子底座，支持单极/双极、自锁/自复位多种电路模式，可选LED灯光指示、锁止结构、多款刻印标识。整体用料精良、装配便捷，防尘、防水、防腐蚀、抗振动冲击能力突出，相比普通国产开关综合性能优势显著，是户外及移动设备电路控制的优选器件。

二、核心特点与优势

1. 高端原料材质
   采用杜邦、Sabic原装工程塑料，无异味、韧性强、不易脆裂；导电铜材硬度高，稳定耐用，全面符合RoHS、SVHC环保标准，附加抗紫外线配方，户外长期使用不易老化。
2. 超高密封防护
   面板以上IP67、下部IP64防尘防水，可抵御雨水、粉尘、油污侵入，腔体密闭性远超普通IP53国产开关。
3. 大电流承载
   12V工况额定20A、24V工况额定15A，载流能力更强，适配大功率控制回路。
4. 优质触点与端子
   采用AgSnO2银氧化锡触点，灭弧性能佳；端子表面镀银处理，导电优异、抗氧化，优于常规镀锡/裸铜方案。
5. 精密制造易维护
   模具精度高，零件无毛刺；翘板可快速拆装，LED灯组便于清洁，灰尘、水渍无法进入开关内部。
6. 综合耐候性强
   通过盐雾、混合气体、热冲击、振动、跌落等多项严苛测试，耐汽油、柴油、制动液等化学介质。
7. 选型丰富
   支持2档/3档、自锁/自复位，多色LED灯、激光/移印标识、锁止配件可选，适配多样化设计需求。

三、基础电气参数

四、通用电气性能

五、防护与环境性能

六、材质与结构规格

• 外壳底座：PBT聚酯材质，阻燃性能优异
• 翘板/操作键：尼龙PA66，抗冲击、耐磨损
• 指示灯透镜：聚碳酸酯(PC)，透光性好、抗老化
• 密封件：硅橡胶，防水耐高低温
• 锁止部件：聚甲醛(POM)，结构稳固
• 操作角度：2档位18°，3档位单侧9°
• LED颜色：红、黄、绿、蓝、白、琥珀色多色可选

七、安装尺寸

• 标准开孔尺寸：36.83mm × 21.08mm
• 适配面板厚度：0.76mm ~ 4.75mm
• 安装方式：面板前卡式安装，装配简单牢固

八、典型应用场景

1. 公路/非公路车辆、重型卡车、客运巴士操控系统
2. 挖掘机、装载机、农用机械等工程、农业设备
3. 游艇、船舶等水上电气控制回路
4. 野外作业设备、特种车辆、户外电气装置
5. 各类需要防水、防尘、耐候的工业控制设备

九、选型与使用说明

1. 可根据需求选择单极/双极、自锁/自复位、带灯/无灯款式，支持加装机械锁止结构。
2. 端子为标准6.3mm快接端子，接线便捷，通用性强。
3. 开关腔体全密封，日常无需维护，翘板与灯组可单独拆卸清洁。
4. 选型优先匹配电压、电流档位，大电流回路请勿超载使用。
5. 产品符合ISO 8846、CE及RoHS规范，海内外项目均可使用。
